دیوار حائل و انواع آن

به گزارش مجله شهبازی، به زبان ساده می توان گفت دیوار حائل به دیواری گفته می گردد که خاک را در پشت خود نگه داشته و از ریزش آن جلوگیری می نماید. به بیان دیگر می توان این گونه اعلام کرد که دیوار حائل یا دیوار نگهدارنده در جهت مقاومت در برابر فشار جانبی خاک طراحی و ساخته می گردد. استفاده از دیوار حائل در پی سازی کاربرد فراوان دارد. در مواردی دیگر می توان از آن برای پایدار سازی سازه دیگر استفاده کرد. در ادامه این مطلب از ما با ما همراه باشید و با دانستنی های لازم در این مورد آشنا شوید.

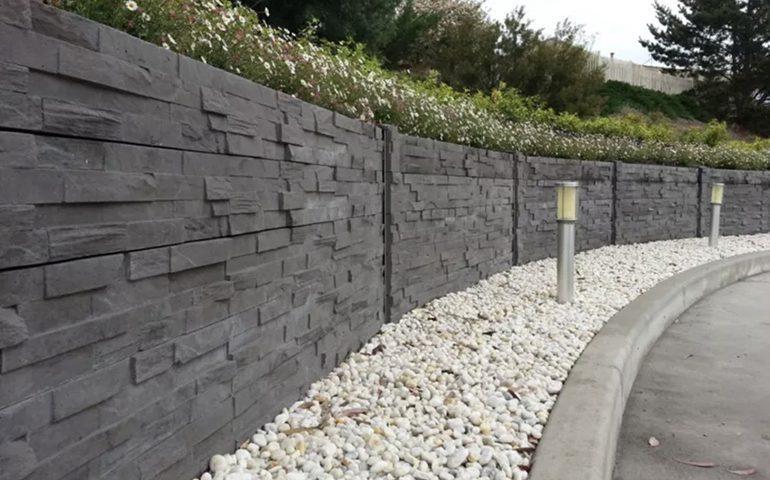

دیوار حائل و انواع آن

انواع دیوار حائل

دیوار حائل در انواع مختلفی وجود دارد که شامل موارد زیر می گردد:

  • دیوار حائل وزنی
  • دیوار حائل گابیون
  • دیوار حائل گهواره ای
  • دیوار حائل مخزنی
  • دیوار حائل طره ای
  • دیوار حائل طره ای پشت بند دار
  • دیوار حائل طره ای جلو بند دار
  • دیوار حائل سپری
  • دیوار حائل سپری مهار شده
  • دیوار حائل میخکوب شده

در ادامه به بیان توضیحاتی در خصوص هر یک می پردازیم.

دیوار حائل وزنی

دیوار حائل وزنی ساده ترین انواع این دیوار بوده و در ساخت آن از مصالحی مانند بتن، سنگ، آجر و بلوک های حجیم بتنی استفاده می گردد. پایداری این دیوار به یاری وزن آن تامین می گردد. ارتفاع این گونه دیوارها معمولا تا حدود 4 متر می رسد. از مزایای این گونه دیوارهای حائل می توان به سهولت اجرای آن ها اشاره نمود.

دیوار حائل گابیونی

دیوار حائل گابیونی در دسته دیوار حائل وزنی قرار گرفته و در ساخت آن ها از تسمه های فلزی گالوانیزه و یا تورهای پلیمری که درون آن ها با استفاده از شن و ماسه و قطعات سنگ پر شده است، استفاده می گردد. از ویژگی های این دیوار حائل می توان به انعطاف پذیری و سهولت در اجرای آن ها اشاره نمود. پایداری دیوار حائل گابیونی به نحوه متصل شدن تورهای پلیمری و نوع شبکه استفاده شده بستگی دارد. این نوع دیوار در مکان هایی که ظرفیت باربری خاک کف قابل ملاحظه نیست، می تواند گزینه ای مناسب برای انتخاب باشد.

دیوار حائل گهواره ای

دیوار حائل گهواره ای از نوع دیوار حائل وزنی می باشد که با استفاده از قطعات چوب یا بتن پیش ساخته، فراوری شده و درون آن با مصالح دانه ای متراکم پر می گردد. ارتفاع این گونه دیوارها معمولا 6 تا 9 متر بوده و از آن ها برای مکان هایی که تحت فشار جانبی کم تا متوسط قرار می گیرند، استفاده می گردد. از ویژگی های این گونه دیوارها می توان به انعطاف پذیری بالای آن ها اشاره نمود. ساخت دیوار حائل گهواره ای تقریبا آسان بوده و برای ساخت آن احتیاج به وسایل پیچیده نیست. به طور کلی می توان گفت استفاده از این نوع دیوار حائل به منظور نگهداری خاکریز و برای جلوگیری از ریزش استفاده می گردد.

دیوار حائل مخزنی

دیوار حائل مخزنی نیز به نوعی دیوار حائل وزنی به شمار می آیند و در ساخت آن ها از مخزن های فلزی یا بتنی استفاده می گردد.

دیوار حائل طره ای

در ساخت دیوار حائل طره ای از بتن مسلح استفاده می گردد. این گونه دیوارهای حائل پایداری خود را از وزن خاک روی پاشنه تامین می نمایند. ظول این گونه دیوارها عموما کمتر از 6 متر می باشد و در صورتی که از 6 متر تجاوز کند باید از پشت بند یا جلو بند استفاده گردد.

دیوار حائل طره ای پشت بند دار

این دیوارها پشت بندهایی دارند که تیغه دیوار را به پایه متصل می نماید. از این دیوار حائل در شرایط زیر استفاده می گردد:

  • در مکان هایی که امکان اجرای پشت بندها بدون خاکریز امکان پذیر باشد.
  • دیوار مرتفع که معمولا بلندتر از 6 تا 7 متر باشد.
  • مکان هایی که فشار جانبی خاک زیاد باشد.

دیوار حائل طره ای جلو بند دار

در این نوع دیوارها مهاربندی با استفاده از تیغه های مهاری بتنی در جلوی دیوار اجرا می گردد. استفاده از این دیوار برای ارتفاعات بلند (10 تا 12 متر) به کار می فرایند.

دیوار حائل سپری

دیوارهای حائل سپری دیوارهایی هستند که انعطاف پذیری بالایی برخوردار بوده و از آن ها برای سازه های لب ساحل و مهار خاک های نامناسب استفاده می گردد. اجرای این دیوارها با استفاده از روش کوبشی اجرا شده و کار ساده ای می باشد.

دیوار حائل سپری مهار شده

پایداری این نوع دیوارها با استفاده از عمق مدفون شده آن ها در خاک و هم چنین مهارهایی که معمولا در راس دیوار استفاده می شوند، تامین می گردد. طول مهارهای دیوار های حائل سپری باید به گونه ای باشد که منطقه مقاوم ایجاد شده در جلوی مهاربندها با منطقه پشت دیوار تداخلی نداشته باشد.

دیوار حائل میخکوب شده

دیوارهای حائل میخکوب شده یکی از مالی ترین و متداول ترین دیوارهای حائل می باشند. در این نوع دیوار حائل،از پنل، بلوک های بتنی و دیواره های موقت استفاده می گردد.

چه عواملی در انتخاب نوع دیوار حائل موثر است؟

از عوامل تاثیر گذار در انتخاب دیوار حائل می توان به موارد زیر اشاره نمود:

  • موقعیت شیب یا برش مورد نظر
  • مساحت و ارتفاع دیوار
  • تغییرات در امتداد دیوار در جهت های افقی و قائم
  • نوع پی مورد احتیاج با توجه به جنس خاک
  • چگونگی سطح آب های زیر زمینی
  • شرایط جزر و مد آب در مجاورت دیوار
  • جنس خاکریز موجود در پشت دیوار
  • موقت یا دائمی بودن دیوار
  • توجه به فضای ساخت و ساز
  • میزان اهمیت اجرای پروژه
  • میزان اهمیت ظاهر دیوار
  • آیین نامه و دستورالعمل طراحی و اجرا
منبع: ساختمانچی
